随着社会的发展，智慧城市的概念得到了可持续性的发展，物联网技术的不断进步，在各行各业中，都能见到其身影。智慧城市的推进，人们意识到了水务管理的重要性，随着智慧水务理念的提出，大数据、云计算技术、物联网技术等信息技术的深入应用，在水务管理中发挥了巨大的作用，那么水库、河流、地下水利监测如何实现呢？本期就一起来看看吧。



一、水利监测系统方案

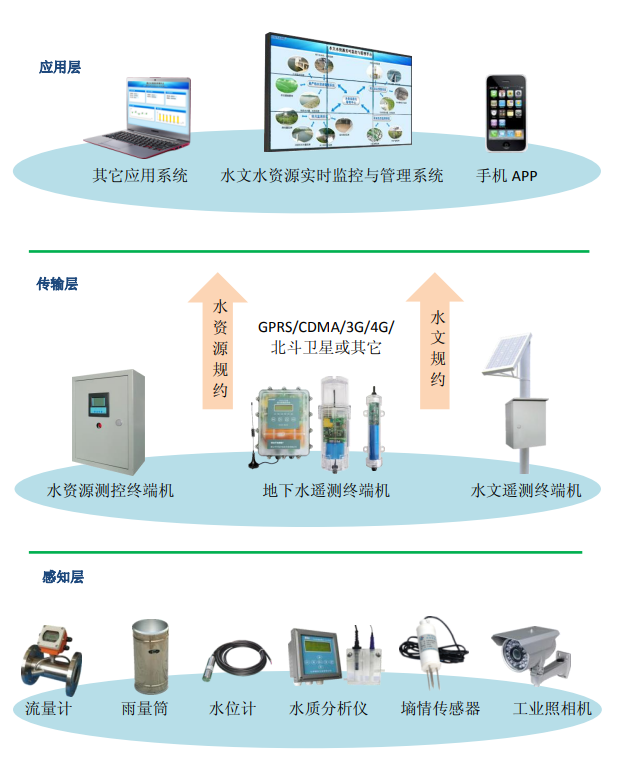

水利监测系统、水利监控方案架构





二、水资源取水计量监控系统



系统概述：水资源取水计量监控系统适用于水务部门远程监控从地下或水库、江、河等取水的各类 取水户的水资源取用量。该系统集流量监测、远程控制、ic 卡预收费等多功能于一体，为促 进节约用水和水资源可持续利用发挥了重要作用。

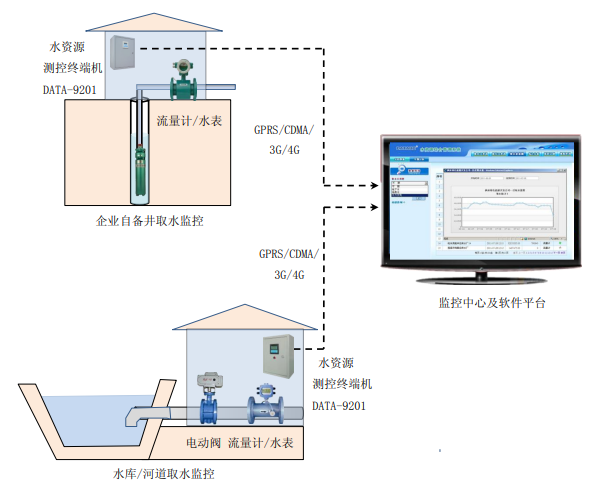

系统拓扑图：





系统功能：



 ◆ 取水流量、水泵/阀门状态、设备供电状态监测。



 ◆ ic 卡售水或无线远程售水。



 ◆ 流量仪表故障、水资源费不足、现场设备断电时，自动报警。



 ◆ 现场自动/远程手动允许取水、禁止取水。



 ◆ 自动生成数据统计报表、用水分析曲线。



 ◆ 兼容不同类型、不同厂家生产的脉冲水表、流量计。



 ◆ 预留系统接口，可并入上一级水资源信息化综合管理平台。



三、地下水监测系统



系统概述：地下水监测系统是掌握地下水变化规律、了解地下水开采状况、指导地下水资源保护的 重要手段，可对地下水的水位、水温、水质等参数进行长期监测并自动存储监测数据，可对 地下水的变化规律进行动态分析。

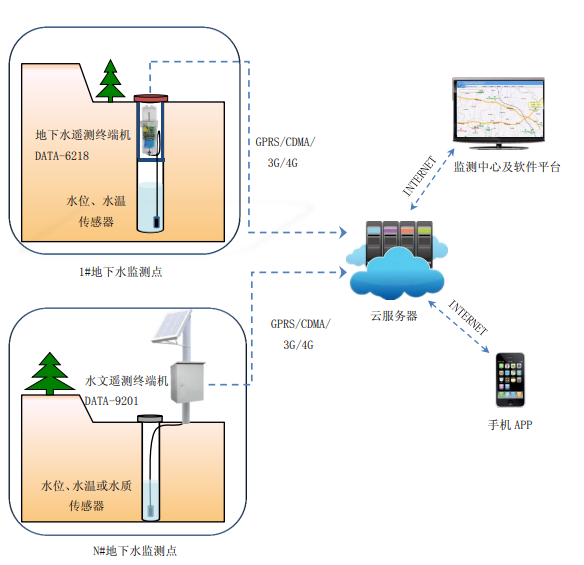

系统拓扑图：





系统功能：



◆ 矢量地图展示测点分布



◆ 水位、水温、水质远程监测



 ◆ 历史数据时段统计



 ◆ 数据变化曲线分析



◆ 区域等水位线生成



 ◆ 测点名称、经纬度及设备信息管理



四、中小河流水文监测系统



系统概述：中小河流水文监测系统适用于远程监测自然河流、人工运河、景观河道等的实时水文状 况。该系统在及时掌握河流水源变化情况并及时预警洪涝事故、避免人员和经济损失等方面 有着重要意义。

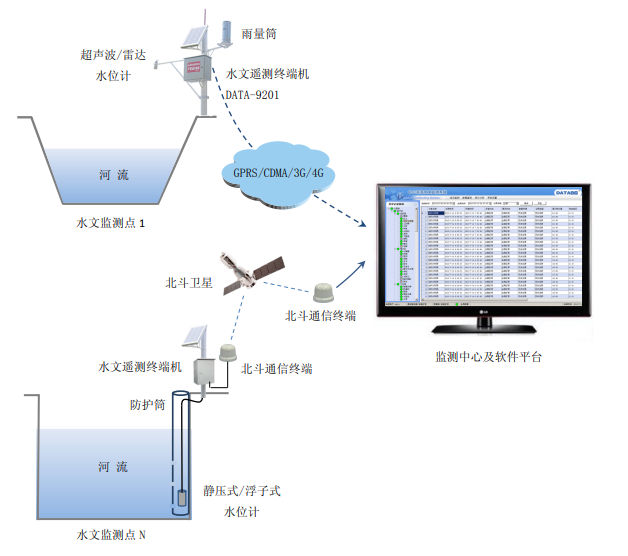

系统拓扑图





系统功能：



◆ 实时监测河流水位、降雨量数据。



 ◆ 监测数据越限或现场设备异常时，自动报警。



◆ 监控中心和现场设备双向存储历史数据。



◆ 监测数据、报警数据智能统计、分析。



 ◆ 可扩展水质、流速、流量监测和定时拍照、远程拍照等功能。



五、水库/湖泊水雨情监测系统



系统概述：水库/湖泊水雨情监测系统适用于水利管理部门远程监测水库/湖泊的水位、降雨量等实 时数据和现场图像，以便及时了解水库/湖泊的蓄水量变化、保障适度蓄水和安全度汛。



 系统拓扑图：





系统功能：



◆ 实时监测水库/湖泊的水位、降雨量数据，及时掌握蓄水情况。



◆ gprs/cdma 通信时，支持远程拍照；光纤/adsl/3g/4g 通信时，支持实时视频监控。



◆ 水位、降雨量超限或现场设备故障时，自动报警并向值班员手机发送报警短信。



◆ 自动生成水位、降雨量的时、日、月、年统计报表和分析曲线。



◆ 提供系统接口，支持并入上一级防汛抗旱指挥系统。



文章来源：通信弱电交流学习
